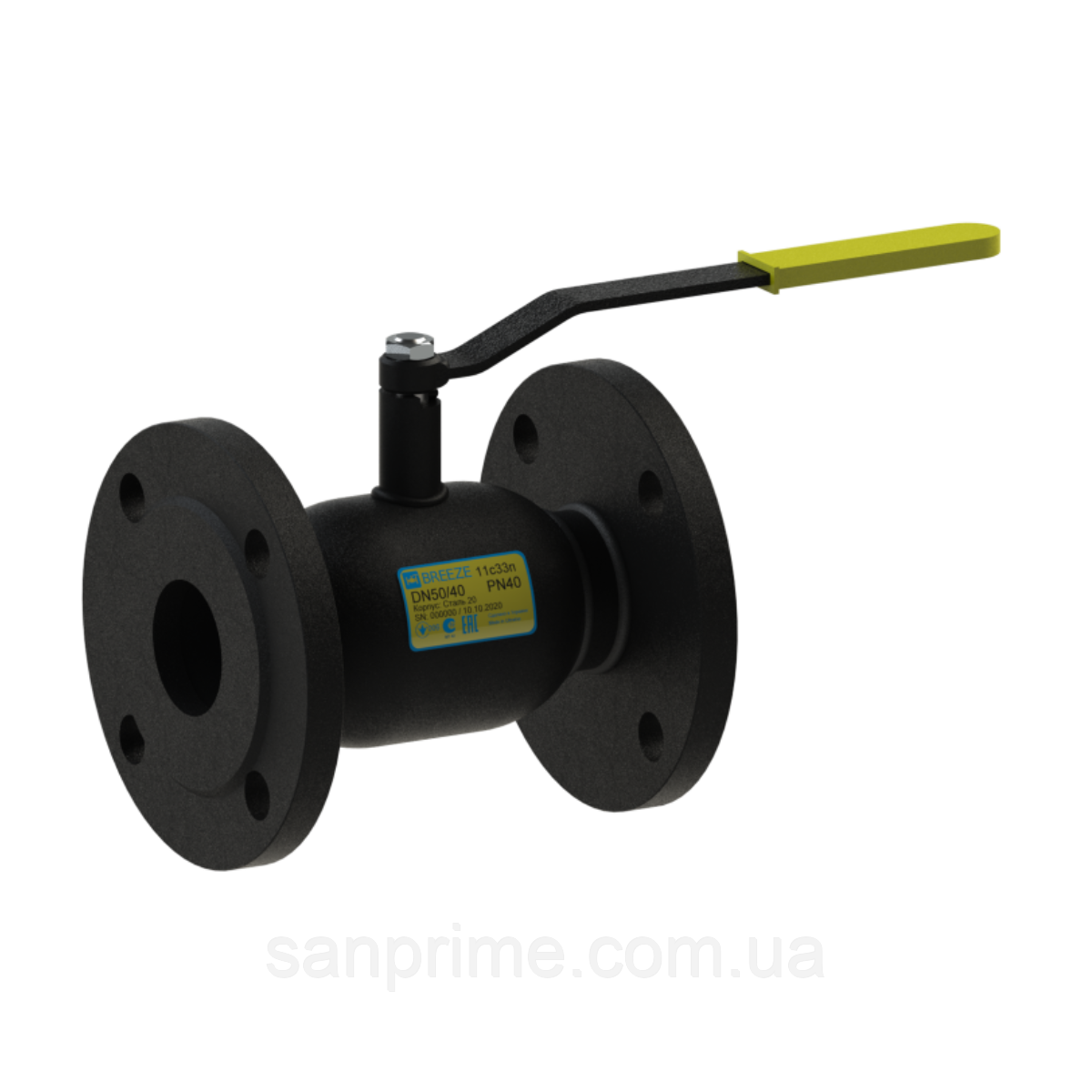

Кран кульовий фланцевий 11с33п, PN-1,6 МПа, DN-50/40
2 553 ₴
- В наявності
- Код: 11с33п.50.40
Кран кульовий фланцевий 11с33п, PN-1,6 МПа, DN-50/40В наявності
2 553 ₴
+380 (44) 466-25-57
- +380 (67) 466-25-57
повернення товару протягом 14 днів за домовленістю
Опис товару
Кран кульовий 11с33п BREEZE™ – фланець/фланець , стандартний прохід, PN16, доповнюють лінійку BREEZE Europe фланцевим з'єднанням на PN16 для всіх діаметрів від DN50 до DN400. Будівельна довжина та приєднувальні розміри кранів 11с33п DN50, DN80, DN100 та DN150 відповідно до клинових засувок 30с41нж, 31ч6бк, 31ч6нж, 30ч6бр.
Конструкція та матеріали
| Деталь | матеріал | |
| 1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| 4 | Ущільнююче кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
| 5 | Втулка кріпильна | Сталь 08Х13 ГОСТ 5632 |
| 6 | Пружина тарільчата | Сталь 65Г ГОСТ 14959 |
| 7 | Шайба опорна | Сталь 3 ГОСТ 103 |
| 8 | Ущільнення штоку | Фторопласт-Ф4 ГОСТ 10007 |
| 9 | Ущільнююче кільце штоку | Фторсілоксан |
| 10 | Штифт | Сталь 45Х ГОСТ 4543 |
| 11 | Фланець | Сталь 3сп ГОСТ 535 |
| 12 | Ручка | Сталь 3 ГОСТ 103 |
| 13 | Гайка | ГОСТ 2526 |
Розміри
| Артикул | DN | , | ПН | Л | х | А | DF1 | DF2 | DF3 | н | В |
| 11с33.050.40 | 50 | 40 | 16 | 180 | 113 | 239 | 160 | 125 | 18 | 4 | 6.0 |
| 11с33.065.50 | 65 | 50 | 16 | 190 | 131 | 274 | 180 | 145 | 18 | 4 | 8.5 |
| 11с33.080.65 | 80 | 65 | 16 | 210 | 141 | 274 | 195 | 160 | 18 | 8 | 10.3 |
| 11с33.100.80 | 100 | 80 | 16 | 230 | 154 | 384 | 215 | 180 | 18 | 8 | 13.9 |
| 11с33.125.100 | 125 | 100 | 16 | 350 | 177 | 543 | 245 | 210 | 18 | 8 | 23.2 |
| 11с33.150.125 | 150 | 125 | 16 | 350 | 190 | 543 | 280 | 240 | 22 | 8 | 29.6 |
| 11с33.150.100 | 150 | 100 | 16 | 280 | 177 | 543 | 280 | 240 | 22 | 8 | 26.3 |
| 11.с33.200.150 | 200 | 150 | 16 | 400 | 259 | 786 | 335 | 295 | 22 | 12 | 44.5 |
Характеристики
| Користувацькі характеристики | |
|---|---|
| DN | DN-50/40 |
| Артикул | 11с33п.50.40 |
| Матеріал корпусу | Сталь 20 |
| Постачальник | [не задан] |
| Температура, С | Т - -35 - + 180°C |
| Тиск, МПа | PN-1,6 МПа |
Інформація для замовлення
- Ціна: 2 553 ₴
